Χαρακτηριστικά
• TX Teejet Hollow Cone Spray Nozzles ψεκάζουν λεπτό σπρέι με κοίλο κύκλο

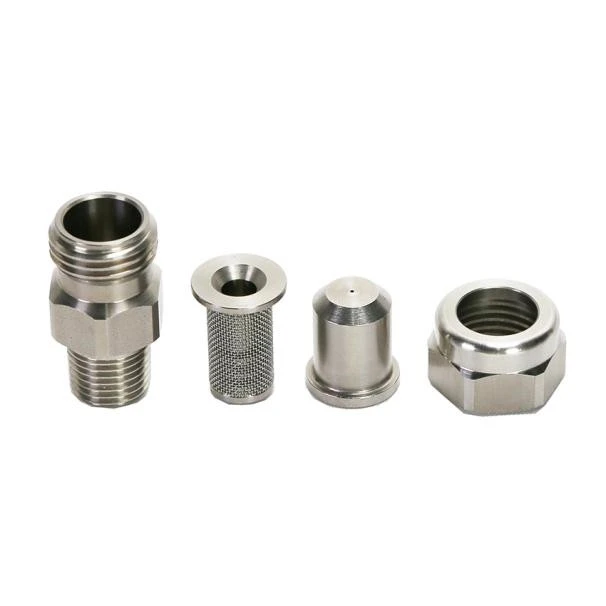

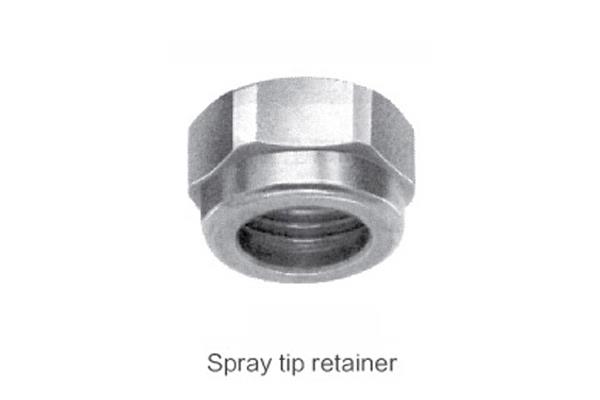

• Τα ακροφύσια ψεκασμού κοίλου κώνου TX Teejet συνδυάζονται με σώμα, άκρη, φίλτρο και συγκράτηση. Οι συμβουλές μπορούν να παραγγελθούν ξεχωριστά
• Οι γωνίες ψεκασμού περιλαμβάνουν τυπική γωνία και ευρυγώνια

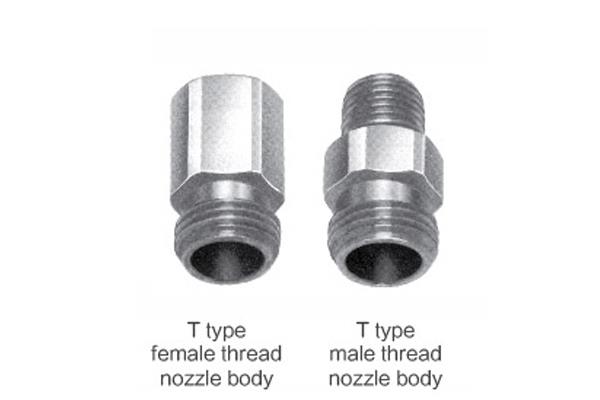

• Συνδέσεις: 1/4” έως 3/8” (αρσενικό και θηλυκό NPT και BSPT)
• Εύρος πίεσης λειτουργίας: έως 400 psi (25 bar)
TX
Κοίλο κωνικό άκρο με τυπική γωνία ψεκασμού
Το άκρο της σειράς TX μπορεί να δώσει ψεκασμό λεπτής ομίχλης με ομοιόμορφη κατανομή σε χαμηλή πίεση
T-W
Κοίλο κωνικό άκρο με ευρεία γωνία ψεκασμού
Το άκρο της σειράς TW έχει τα ίδια χαρακτηριστικά με το TX, αλλά μπορεί να ψεκάσει μεγαλύτερη γωνία
 Ακροφύσια ψεκασμού κοίλου κώνου TX Teejet |  Ακροφύσια ψεκασμού κοίλου κώνου TW Teejet |
Γενική Εφαρμογή
1) Ψύξη
2) Καταστολή σκόνης
3) Χημική επεξεργασία
4) Πλύσιμο ή καθάρισμα
Στενή Γωνία
 |  |
Στυλ Αρ. | Orifice Dia. | Πλέγμα φίλτρου | Ρυθμός ροής (L/ώρα) | Γωνία Ψεκασμού | |||||||||
2 bar | 3 bar | 4 bar | 5 bar | 6 bar | 7 bar | 10 bar | 15 bar | 25 bar | 1,5 bar | 3 bar | |||
TX0,60 | 0.36 | 200 | - | - | - | 2.9 | 3.1 | 3.3 | 3.9 | 4.6 | 5.7 | - | - |
TX1 | 0.51 | 100 | - | 3.9 | 4.4 | 4.8 | 5.2 | 5.6 | 6.4 | 7.6 | 9.4 | - | 54° |
TX1.25 | 0.56 | 100 | - | 4.9 | 5.4 | 6.1 | 6.5 | 7.0 | 8.1 | 9.5 | 11.8 | - | 59° |
TX1.5 | 0.61 | 100 | - | 5.9 | 6.6 | 7.3 | 7.8 | 8.3 | 9.7 | 11.4 | 14.0 | - | 63° |
TX2 | 0.71 | 100 | 6.6 | 7.9 | 8.9 | 9.8 | 10.6 | 11.4 | 13.3 | 15.8 | 19.8 | 40° | 68° |
TX2.5 | 0.79 | 100 | 8.2 | 9.8 | 11.1 | 12.3 | 13.3 | 14.2 | 16.6 | 19.8 | 24.7 | 48° | 70° |
TX3 | 0.86 | 100 | 9.9 | 11.8 | 13.3 | 14.7 | 15.9 | 17.0 | 19.9 | 23.8 | 29.7 | 57° | 72° |
TX4 | 1.0 | 50 | 13.1 | 15.7 | 17.9 | 19.9 | 21.6 | 23.1 | 27.2 | 32.8 | 41.4 | 61° | 73° |
TX5 | 1.1 | 50 | 16.3 | 19.7 | 22.4 | 24.8 | 27 | 28.9 | 34.0 | 41.0 | 51.7 | 63° | 73° |
TX6 | 1.2 | 50 | 19.6 | 23.6 | 26.9 | 29.8 | 32.4 | 34.7 | 40.8 | 49.0 | 62.0 | 65° | 74° |
TX8 | 1.4 | 50 | 26.0 | 31.5 | 36.2 | 40.2 | 43.1 | 47.2 | 56.0 | 68.0 | 86.8 | 66° | 74° |
TX10 | 1.5 | 50 | 32.4 | 39.4 | 45.2 | 50.3 | 53.9 | 59.1 | 70.0 | 85.0 | 108.5 | 68° | 75° |
TX12 | 1.7 | 50 | 38.9 | 47.3 | 54.2 | 60.3 | 64.7 | 70.9 | 84.0 | 102.0 | 130.2 | 69° | 76° |
TX14 | 1.8 | 50 | 45.2 | 55.2 | 63.7 | 71.2 | 77.9 | 84.1 | 100.2 | 122.7 | 158.0 | 70° | 76° |
TX18 | 2.0 | 50 | 58.1 | 71.0 | 81.9 | 91.5 | 100 | 108.1 | 129.0 | 157.8 | 203.2 | 71° | 77° |
TX22 | 2.2 | 50 | 71.0 | 86.8 | 100.1 | 111.8 | 122.4 | 132.1 | 157.7 | 192.8 | 248.4 | 71° | 78° |
TX26 | 2.4 | 50 | 83.9 | 102.6 | 118.3 | 132.1 | 144.6 | 156.0 | 186.4 | 227.9 | 293.6 | 72° | 78° |
Ευρεία γωνεία
 |  |
Στυλ Αρ. | Orifice Dia. | Πλέγμα φίλτρου | Ρυθμός ροής (L/ώρα) | Γωνία Ψεκασμού | |||||||||
1 μπαρ | 1,5 bar | 2 bar | 3 bar | 4 bar | 5 bar | 6 bar | 7 bar | 1,5 bar | 3 bar | 6 bar | |||
T2W | 0.79 | 100 | - | - | 6.4 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 130° | 140° | 136° |
T3W | 0.99 | 100 | - | 8.4 | 9.7 | 11.8 | 13.7 | 15.3 | 16.7 | 18.1 | 138° | 140° | 137° |
T4W | 1.1 | 50 | - | 11.2 | 12.9 | 15.8 | 18.2 | 20.4 | 22.3 | 24.0 | 140° | 140° | 138° |
T5W | 1.3 | 50 | 11.4 | 14.0 | 16.1 | 19.7 | 22.8 | 25.4 | 27.9 | 30.1 | 140° | 140° | 138° |
T6W | 1.4 | 50 | 13.7 | 16.7 | 19.3 | 23.7 | 27.3 | 30.6 | 33.6 | 36.2 | 140° | 140° | 138° |
T8W | 1.6 | 50 | 18.2 | 22.3 | 25.8 | 31.6 | 36.5 | 40.8 | 44.6 | 48.2 | 140° | 140° | 136° |
T10W | 1.8 | 50 | 22.8 | 27.9 | 32.2 | 39.5 | 45.6 | 51.0 | 55.8 | 60.3 | 140° | 140° | 136° |
T12W | 2.0 | 50 | 27.3 | 33.5 | 38.6 | 47.4 | 54.7 | 61.0 | 67.0 | 72.3 | 140° | 140° | 136° |
Περιγραφή
| Μοντέλο | TX；TW |
Σύνδεση εισόδου | 1/4'';3/8'' |
Μοτίβο ψεκασμού | Κοίλος κώνος |
Γωνία ψεκασμού | 140°/138°/137°/136°/130°/78°/77°/76°/75°/74°/73° /72°/71°/70°/69°/68°/66°/65°/63°/61°/59° /57°/54/48°/40° |
Εφαρμογή | Ψύξη αερίου; Ξεσκόνισμα; Χημική επεξεργασία; Καθάρισμα |
Πληροφορίες Παραγγελίας
TX | 1/4’’ | SS | 1.25 |
↓ | ↓ | ↓ | ↓ |
Τύπος ακροφυσίου | Μέγεθος νήματος | Υλικό | Κωδικός ροής |
